As válvulas de retenção oscilantes são componentes essenciais em sistemas de manuseio de fluidos, fornecendo um meio automático de evitar refluxo. Essas válvulas são usadas em vários setores, incluindo tratamento de água, sistemas HVAC e oleodutos e gasodutos, para garantir que o fluido flua em apenas uma direção. No entanto, quando se trata de instalação, surge uma pergunta comum: uma válvula de retenção oscilante pode ser instalada verticalmente?
Neste artigo, exploraremos a viabilidade da instalação vertical para válvulas de retenção oscilantes. Abordaremos os princípios de operação das válvulas de retenção oscilantes, os fatores a serem considerados ao instalá-las verticalmente e as vantagens e desafios associados à montagem vertical. Além disso, discutiremos alternativas à válvula de retenção oscilante que podem ser mais adequadas para cenários de instalação vertical. Para obter mais detalhes sobre a válvula de retenção oscilante, leia este blog aqui: O que é uma válvula de retenção oscilante？
Para entender se uma válvula de retenção oscilante pode ser instalada verticalmente, é importante primeiro entender seu design e princípios básicos de funcionamento.

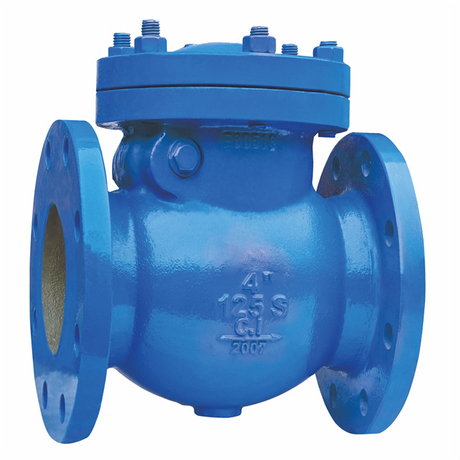

Projeto da válvula de retenção oscilante: Uma válvula de retenção oscilante consiste em um corpo de válvula, um disco oscilante e um mecanismo de dobradiça que permite que o disco gire para abrir e fechar com base no fluxo de fluido. Quando o fluido flui na direção pretendida, o disco se abre, permitindo a passagem do fluxo. Quando o fluxo se inverte, o disco se fecha, evitando o refluxo.
Principais recursos de design:
Disco oscilante : O componente mais importante de uma válvula de retenção oscilante é o disco, que oscila sobre uma dobradiça. Este disco costuma ser pesado para auxiliar no fechamento automático da válvula quando o fluxo do fluido é revertido.
Direção do fluxo : As válvulas de retenção oscilantes são projetadas para fluxo unidirecional. Eles contam com a pressão do fluido para abrir o disco na direção correta e fechá-lo quando o fluxo para ou inverte.
Mecanismo de Fechamento : O fechamento do disco é muitas vezes auxiliado pela gravidade ou tensão da mola, dependendo do projeto. A capacidade de fechamento do disco é crucial para evitar o refluxo e garantir a operação adequada.
O projeto da válvula de retenção oscilante desempenha um papel significativo na determinação se ela pode funcionar corretamente quando instalada verticalmente.
Ao considerar a instalação de válvula vertical, a dinâmica do fluxo do sistema é bastante afetada. A instalação vertical de uma válvula de retenção oscilante pode apresentar vantagens e desafios.
Direção do fluxo e impacto no desempenho: Em instalações horizontais, o disco oscilante é naturalmente orientado para oscilar com o fluxo e a gravidade ajuda a fechar a válvula quando necessário. No entanto, quando instalado verticalmente, o fluxo do fluido e a gravidade podem não funcionar da mesma maneira. Dependendo da direção do fluxo, uma instalação vertical pode fazer com que o disco oscilante permaneça aberto ou feche de forma ineficiente. Em alguns casos, a direção do fluxo pode até interferir no funcionamento adequado da válvula, causando vedação incompleta e risco de vazamento.
Gravidade e Dinâmica de Fluidos: A gravidade desempenha um papel crucial no fechamento adequado do disco oscilante. Quando a válvula é instalada verticalmente, a gravidade pode não ajudar mais o disco a fechar corretamente. A força do fluido que flui através da válvula pode afetar a capacidade do disco de voltar à posição fechada, resultando em ineficiência operacional. Além disso, a velocidade do fluido pode precisar ser ajustada para um funcionamento ideal em instalações verticais.
Antes de prosseguir com a instalação vertical, vários fatores devem ser considerados para garantir que a válvula funcionará conforme esperado.
1. Direção e vazão do fluxo: A direção do fluxo em uma válvula de retenção oscilante afeta o modo como o disco se move. Numa instalação vertical, a direção do fluxo deve estar alinhada com o movimento natural do disco oscilante. Se a vazão for muito baixa ou inconsistente, a válvula poderá não fechar corretamente. Taxas de fluxo mais altas podem forçar a abertura excessiva do disco, fazendo com que a válvula não vede adequadamente quando o fluxo inverte.
2. Temperatura operacional: A temperatura do fluido que passa pela válvula afetará tanto o material da válvula quanto seus componentes de vedação. Temperaturas extremas podem fazer com que os materiais se expandam ou contraiam, o que pode afetar a vedação e o desempenho da válvula. Em instalações verticais, as flutuações de temperatura podem causar tensão adicional na válvula de retenção de oscilação, especialmente se a válvula for feita de materiais sensíveis às mudanças de temperatura.
3. Tamanho e tipo de tubo: O tamanho e tipo de tubo no qual a válvula está instalada podem influenciar a operação da válvula. Em instalações verticais, o peso da válvula e a força exercida pelo fluido podem deformar o corpo da válvula, especialmente em tubos maiores ou em materiais de tubulação não padronizados. Garantir a compatibilidade entre o tamanho do tubo e o projeto da válvula é essencial para uma operação confiável.
4. Acessibilidade e Manutenção: Em instalações verticais, o acesso à válvula de retenção de giro pode ser mais limitado, dificultando a manutenção e a inspeção. É essencial considerar a facilidade com que a válvula pode ser acessada para verificações de rotina, limpeza e reparos. Uma válvula de difícil manutenção pode levar a problemas operacionais a longo prazo.
5. Prevenção do golpe de aríete: O golpe de aríete, fenômeno causado pela parada repentina ou mudança na velocidade do fluxo, pode causar danos significativos a tubulações e válvulas. As instalações verticais podem ser mais propensas ao golpe de aríete devido à alteração da dinâmica do fluxo e ao aumento dos diferenciais de pressão. Para evitar o golpe de aríete, é importante instalar dispositivos que possam absorver o choque, como câmaras de ar ou supressores de golpe de aríete.
Apesar dos desafios, também existem vários benefícios potenciais na instalação vertical de válvulas de retenção oscilantes.
1. Eficiência de espaço: A instalação de válvula vertical é frequentemente preferida em situações onde o espaço é limitado, como em tubulações estreitas ou áreas confinadas. Ao instalar a válvula verticalmente, você pode economizar espaço horizontal e reduzir potencialmente a área ocupada total do sistema.
2. Assistência por gravidade: Em algumas configurações verticais, a gravidade pode auxiliar no fechamento do disco da válvula, principalmente quando o fluxo de fluido é direcionado para baixo. Isto pode melhorar a eficiência operacional da válvula, garantindo um fechamento mais rápido e confiável quando o fluxo se inverte.
As instalações verticais apresentam seus desafios. Algumas desvantagens potenciais incluem:
1. Controle de fluxo limitado: As válvulas de retenção de oscilação vertical podem oferecer menos controle sobre o fluxo em comparação com instalações horizontais. A dinâmica dos fluidos em instalações verticais pode levar a uma regulação de fluxo menos precisa, causando potencialmente flutuações indesejadas na taxa de fluxo.
2. Risco de golpe de aríete: Como mencionado anteriormente, a instalação vertical pode aumentar a probabilidade de golpe de aríete devido a mudanças na pressão e na dinâmica do fluxo. Este fenômeno pode danificar a válvula e a tubulação circundante, levando a reparos dispendiosos e tempo de inatividade.
3. Posicionamento restrito: Em instalações verticais, o posicionamento da válvula de retenção de giro pode ser restrito pelo espaço disponível. Se a válvula não puder ser posicionada de maneira ideal para seu projeto, sua funcionalidade poderá ser comprometida.
Para aplicações onde a instalação vertical de uma válvula de retenção oscilante é impraticável, outros tipos de válvulas de retenção podem ser mais adequados.
1. Válvulas de retenção de mola: Ao contrário das válvulas de retenção oscilantes, as válvulas de retenção de mola dependem de uma mola para fechar a válvula quando o fluxo é revertido. Essas válvulas podem funcionar melhor em instalações verticais porque não dependem da gravidade para fechar a válvula. Eles são compactos e podem fornecer prevenção confiável de refluxo, mesmo em orientações de instalação difíceis.
2. Válvulas de retenção de bico: As válvulas de retenção de bico são projetadas para operar em sistemas de alta pressão e muitas vezes podem ser usadas em instalações verticais. Eles contam com um mecanismo de mola e um bocal para controlar o fluxo de fluido, proporcionando desempenho mais consistente em diferentes ângulos de instalação.
3. Válvulas de retenção de pistão: As válvulas de retenção de pistão usam um mecanismo de pistão para controlar o fluxo de fluido. São adequados para aplicações de alto fluxo e oferecem melhor desempenho em instalações verticais porque não dependem da gravidade para fechamento.
Concluindo, embora seja tecnicamente possível instalar uma válvula de retenção verticalmente, vários fatores devem ser considerados para garantir um desempenho confiável. Esses fatores incluem direção do fluxo, temperatura operacional, tamanho do tubo, acessibilidade para manutenção e risco de golpe de aríete. As instalações verticais podem oferecer benefícios de economia de espaço, mas também apresentam desafios como controle de fluxo limitado e potencial para golpe de aríete.
Em aplicações onde a instalação vertical é inevitável, pode ser necessário explorar projetos alternativos de válvulas de retenção, como válvulas de retenção de mola, válvulas de retenção de bico ou válvulas de retenção de pistão. Em última análise, uma avaliação cuidadosa dos requisitos do sistema e das condições específicas de instalação ajudará a determinar se uma válvula de retenção oscilante é a melhor opção para instalação vertical.
