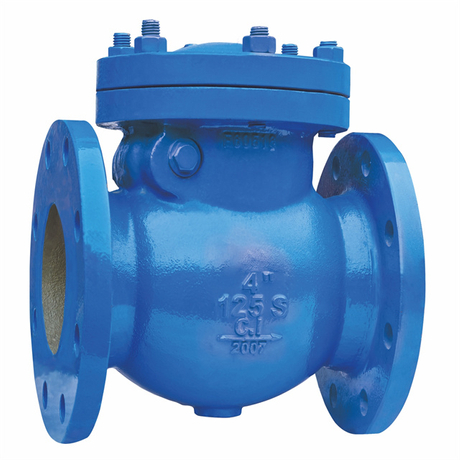

Uma válvula de retenção oscilante é um componente crítico em sistemas de fluidos, projetada para permitir o fluxo de fluido em uma direção e, ao mesmo tempo, evitar o refluxo. Ao fazer isso, ajuda a manter a eficiência e a integridade das tubulações, evitando problemas como contaminação ou danos causados pelo fluxo reverso. Essas válvulas são amplamente utilizadas em uma variedade de indústrias, incluindo petróleo, produtos químicos, tratamento de água e gerenciamento de águas residuais. Este artigo explora a mecânica, tipos, materiais, instalação, vantagens e desvantagens, aplicações e comparação de válvulas de retenção oscilantes com outros tipos de válvulas.

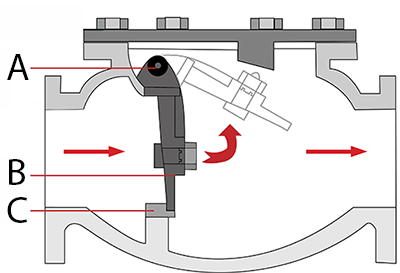

Uma válvula de retenção oscilante consiste em um corpo de válvula , um disco articulado (ou aba) e um mecanismo Quando o fluido flui na direção correta, a pressão abre a válvula e permite a passagem do fluido. Se o fluxo for revertido, o disco volta para a posição fechada, criando uma vedação e evitando o refluxo. de dobradiça .
A operação de uma válvula de retenção oscilante é baseada no diferencial de pressão entre os lados de entrada e saída. Quando o fluxo do fluido está na direção correta, ele abre o disco. Porém, quando o fluxo inverte, o disco fecha devido à pressão reversa, garantindo que a válvula esteja fechada e evitando o refluxo.
Para uma compreensão mais abrangente das válvulas de retenção, verifique todos os produtos da FJV para válvulas .
As válvulas de retenção oscilantes vêm em diferentes configurações, cada uma adaptada às necessidades operacionais específicas. Abaixo está uma tabela detalhando os vários tipos de válvulas de retenção de giro:
| Descrição | do tipo | mais adequada para |
|---|---|---|
| Válvula de retenção oscilante padrão | Um modelo básico com um único disco articulado ao corpo da válvula. | Sistemas gerais de fluidos que requerem prevenção de refluxo. |
| Válvula de retenção de elevação | O disco se move verticalmente (para cima e para baixo) em vez de balançar. | Sistemas de alta pressão onde o movimento vertical do disco é ideal. |
| Válvula de retenção de giro de porta dupla | Possui dois discos, proporcionando maiores vazões e melhor desempenho em grandes tubulações. | Sistemas de grande escala com requisitos de alto fluxo. |
| Válvula de retenção oscilante tipo wafer | Design compacto com conexões flangeadas, tornando-o ideal para instalações com espaço limitado. | Tubulações menores ou instalações com limitações de espaço. |
| Válvula de retenção oscilante com disco umedecido | Uma válvula de retenção oscilante com mecanismo amortecido para reduzir os efeitos do golpe de aríete. | Sistemas propensos a golpes de aríete ou onde ocorre flutuação de velocidade. |
A seleção de materiais para uma válvula de retenção de giro impacta significativamente seu desempenho, longevidade e adequação para diferentes aplicações. Os materiais comuns incluem:
| Propriedades | do material | mais adequadas para |
|---|---|---|
| Aço fundido | Oferece alta resistência mecânica e é ideal para aplicações de alta pressão. | Sistemas de fluidos industriais com alta pressão e temperatura. |
| Aço inoxidável | Excelente resistência à corrosão, tornando-o adequado para fluidos agressivos como produtos químicos e óleos. | Petróleo, indústrias químicas e sistemas com líquidos corrosivos. |
| Bronze | Boa resistência à corrosão e usinabilidade, ideal para sistemas de baixa pressão. | Aplicações de baixa pressão ou sistemas de fluidos menores. |
| Ferro Dúctil | Material resistente e flexível, ideal para válvulas grandes em sistemas de alta pressão. | Abastecimento de água e sistemas de fluidos em grande escala. |
| Plástico (PVC/CPVC) | Econômico, leve e resistente à corrosão; normalmente usado em sistemas de fluidos não agressivos e de baixa pressão. | Sistemas de fluidos não corrosivos, como irrigação ou águas residuais. |
A instalação adequada é crucial para a operação eficiente das válvulas de retenção de giro. Aqui está um guia passo a passo para instalação:
Determine a direção do fluxo : O corpo da válvula normalmente terá uma seta indicando a direção correta do fluxo. Certifique-se de que a direção do fluxo esteja alinhada com o design da válvula.
Prepare a tubulação : Limpe as extremidades da tubulação, removendo quaisquer detritos ou arestas que possam danificar a válvula durante a instalação.
Posicione a válvula : As válvulas de retenção de oscilação podem ser instaladas horizontalmente ou verticalmente, mas apresentam melhor desempenho quando instaladas horizontalmente para permitir que o disco oscile livremente.
Conexão de flange : Para válvulas maiores, use conexões de flange para fixar a válvula à tubulação. Aperte os parafusos uniformemente para evitar vazamentos.
Teste : Depois que a válvula estiver instalada, opere o sistema para verificar se o disco oscila livremente e se a válvula fecha com segurança durante condições de refluxo.
As válvulas de retenção giratórias oferecem diversas vantagens, mas também apresentam algumas limitações. Abaixo está um resumo:
| Vantagens | Desvantagens |
|---|---|
| Prevenção de refluxo : Interrompe efetivamente o fluxo reverso de fluidos, garantindo a integridade do sistema. | Resistência ao fluxo : O disco pode criar resistência ao fluxo, levando a perdas de energia. |
| Simplicidade : Fácil de instalar e operar com manutenção mínima. | Golpe de aríete : Em sistemas de alta velocidade, a válvula pode causar golpe de aríete, que pode danificar as tubulações. |
| Durabilidade : Feito de materiais duráveis que oferecem desempenho duradouro. | Limitações de tamanho : Menos adequado para tubulações muito pequenas devido ao seu design maior. |
| Econômico : As válvulas de retenção oscilantes são normalmente acessíveis em comparação com outros tipos de válvulas de retenção. | Não é ideal para instalações verticais : essas válvulas funcionam melhor horizontalmente, limitando sua versatilidade. |
As válvulas de retenção oscilantes são versáteis e encontram aplicações em uma ampla gama de indústrias. Algumas das principais aplicações incluem:
Aplicações em Água e Águas Residuais : Usado em estações de tratamento de água, sistemas de esgoto e irrigação para evitar refluxo e manter a integridade da tubulação.
Indústrias Petrolíferas e Químicas : Evitam o fluxo reverso em tubulações que transportam óleos, gases e produtos químicos, garantindo um transporte seguro e eficiente de fluidos.
Geração de energia : As válvulas de retenção oscilantes são usadas em sistemas de resfriamento e sistemas de vapor para regular o fluxo de fluido e evitar refluxo.
Sistemas de Proteção contra Incêndio : Em sistemas de sprinklers e supressão, as válvulas de retenção oscilantes garantem o fluxo adequado da água, evitando a contaminação do abastecimento de água.
Sistemas HVAC : Essas válvulas ajudam a controlar o fluxo de água em sistemas de aquecimento, ventilação e ar condicionado, evitando o refluxo em linhas de água resfriada ou aquecida.
Em diagramas técnicos, o símbolo da válvula de retenção oscilante é comumente representado como um círculo com uma seta indicando a direção do fluxo e um disco articulado dentro do círculo. O disco geralmente é representado em uma posição fechada para significar que a válvula evita o refluxo quando a direção do fluxo é invertida. Este símbolo ajuda engenheiros e projetistas a identificar rapidamente a localização e a função das válvulas de retenção oscilantes em esquemas de tubulações.
As válvulas de retenção oscilantes não são a única opção disponível para prevenção de refluxo. Abaixo está uma comparação com outros tipos comuns de válvula de retenção:
| Tipo de válvula | Mecanismo | mais adequado para |
|---|---|---|
| Válvula de retenção oscilante | Usa um disco articulado que abre e fecha com base na direção do fluxo. | Sistemas de fluidos em geral, especialmente em tubulações de médio a grande porte. |
| Válvula de retenção de esfera | Utiliza uma bola que se move para cima e para baixo para impedir o refluxo. | Sistemas de alta pressão onde é necessário um design compacto e confiável. |
| Válvula de retenção de elevação | Possui um disco que se move verticalmente que levanta quando a direção do fluxo está correta. | Sistemas de fluidos de alta pressão com instalação vertical. |
| Válvula de retenção silenciosa | Usa um mecanismo com mola para evitar o refluxo silenciosamente. | Sistemas onde a redução de ruído é uma prioridade, como na canalização residencial. |
P: Como uma válvula de retenção oscilante evita o refluxo?
R: O disco dentro da válvula fecha quando a direção do fluxo inverte, formando uma vedação que evita que o fluido flua para trás.
P: Uma válvula de retenção oscilante pode ser instalada verticalmente?
R: Embora as válvulas de retenção de giro possam ser instaladas verticalmente, elas funcionam melhor quando instaladas horizontalmente para garantir que o disco balance livremente.
P: Qual é a pressão de abertura de uma válvula de retenção oscilante?
R: A pressão de abertura refere-se à pressão mínima necessária para abrir a válvula. Isso varia dependendo do design e do material da válvula.
P: Como posso evitar o golpe de aríete ao usar uma válvula de retenção oscilante?
R: O golpe de aríete pode ser minimizado selecionando uma válvula de retenção oscilante com disco umedecido, o que reduz o impacto de mudanças repentinas de fluxo.
P: Quais indústrias usam válvulas de retenção oscilantes?
R: As válvulas de retenção oscilantes são usadas em indústrias como tratamento de água, petróleo, produtos químicos, geração de energia, HVAC e sistemas de proteção contra incêndio.
A válvula de retenção oscilante é uma solução simples, mas altamente eficaz, para prevenção de refluxo em sistemas de fluidos. Seja em grandes tubulações industriais ou em pequenas instalações de tratamento de água, essas válvulas são vitais para manter a integridade e a eficiência dos sistemas de fluidos. Ao compreender os tipos, materiais, procedimentos de instalação, vantagens e desvantagens das válvulas de retenção oscilantes, os engenheiros e projetistas de sistemas podem tomar decisões informadas sobre sua aplicação e manutenção.
